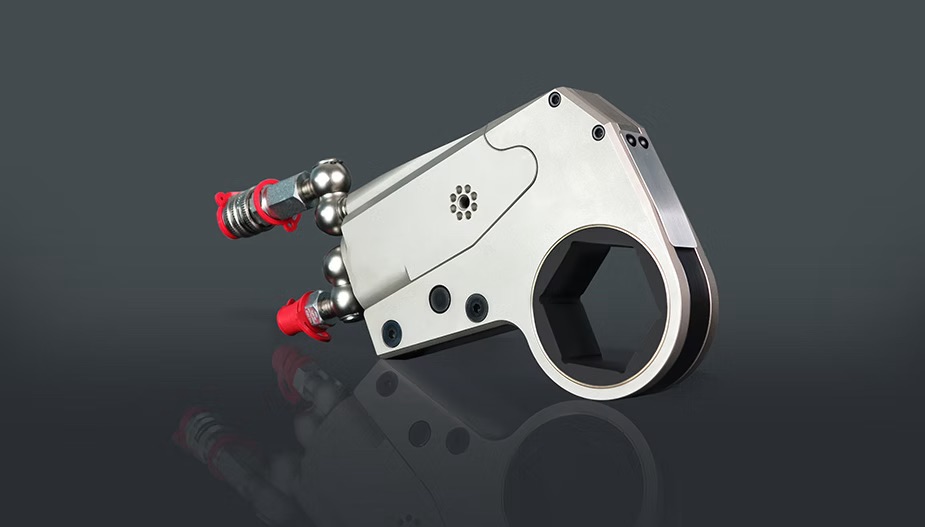

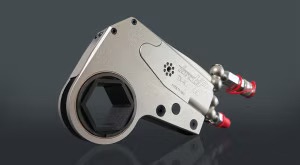

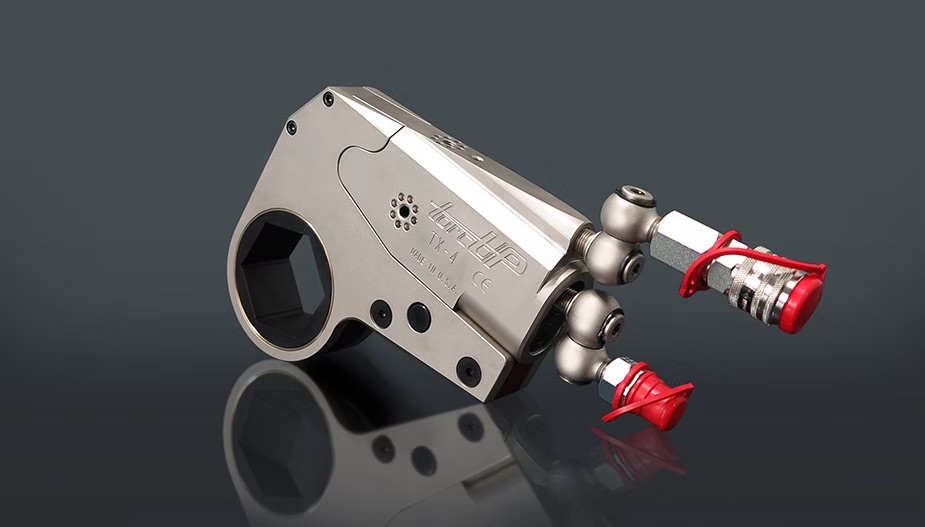

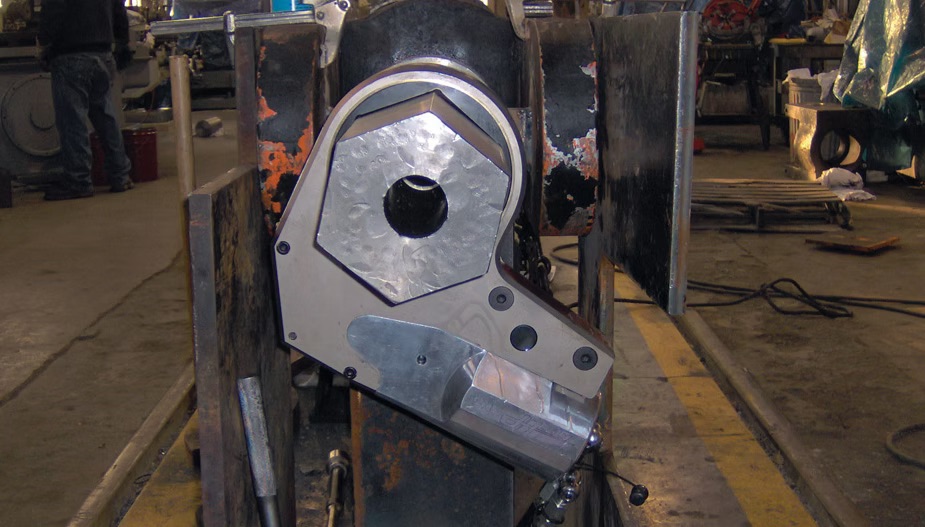

TX SERIES
Lage Profiel Hydraulische Momentsleutel
De platste en meest strak passende hydraulische boutgereedschap in de branche

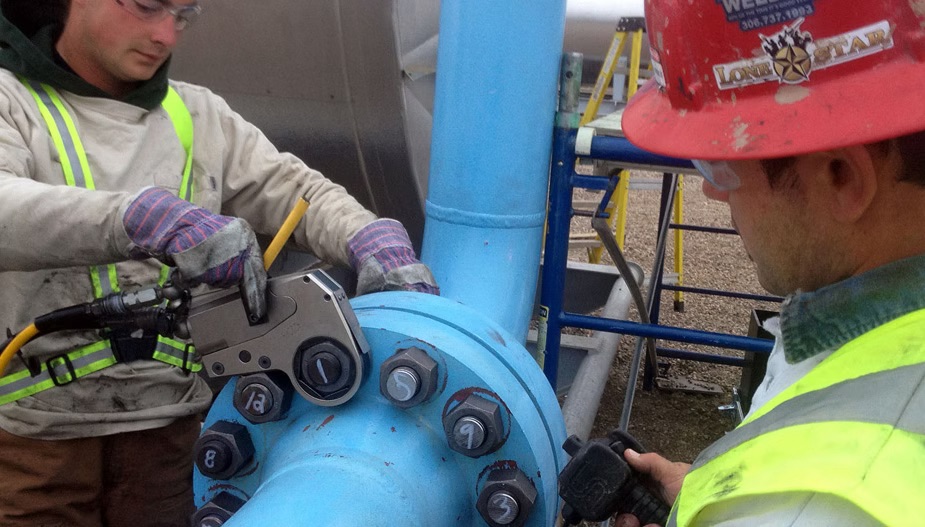

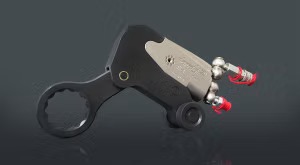

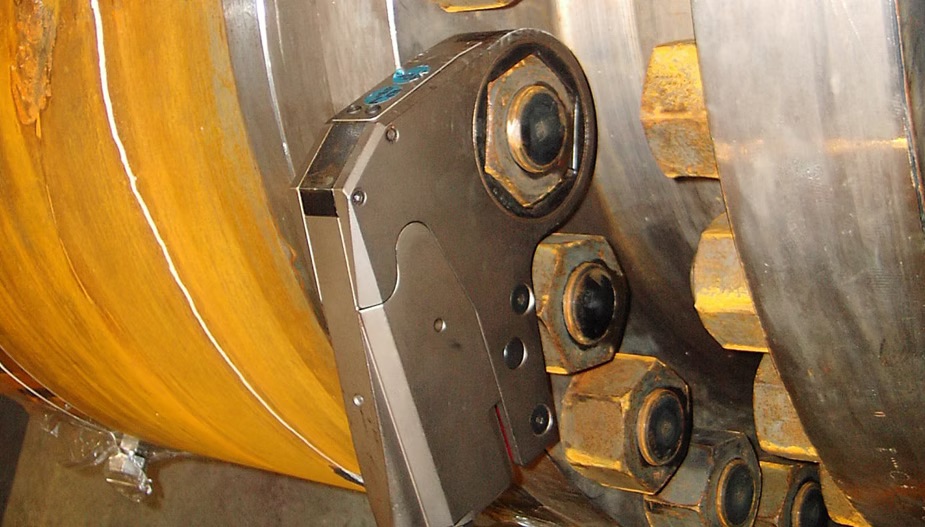

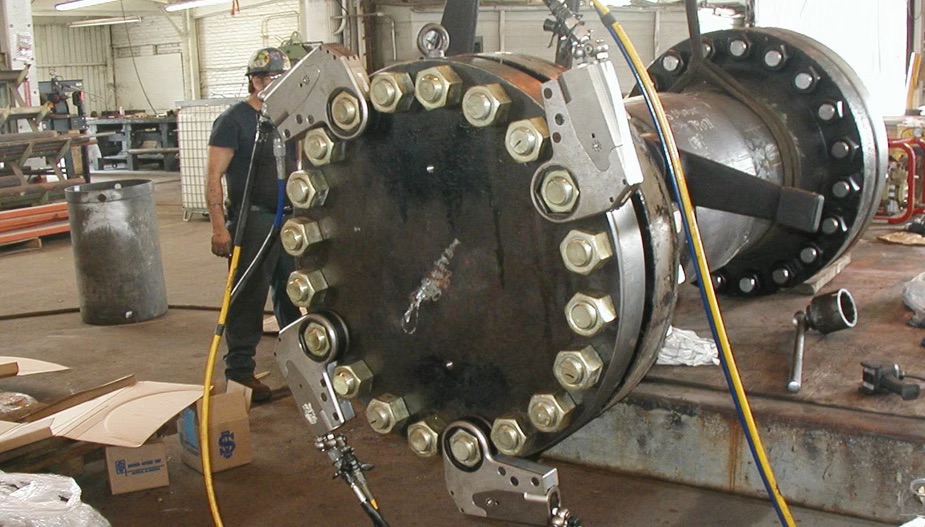

De TX-serie is de "go-to" sleutel wanneer standaard industriële momentsleutels beperkt zijn in grootte in hun vermogen om de bevestiging aan te grijpen. De TX elimineert problemen rond de moer, achter de moer en boven de moer. Bij toepassingen met een uitstekende tapeinduitsteek, glijdt de TX gemakkelijk eroverheen om het koppel met een nauwkeurigheid van +/-3% aan te brengen.

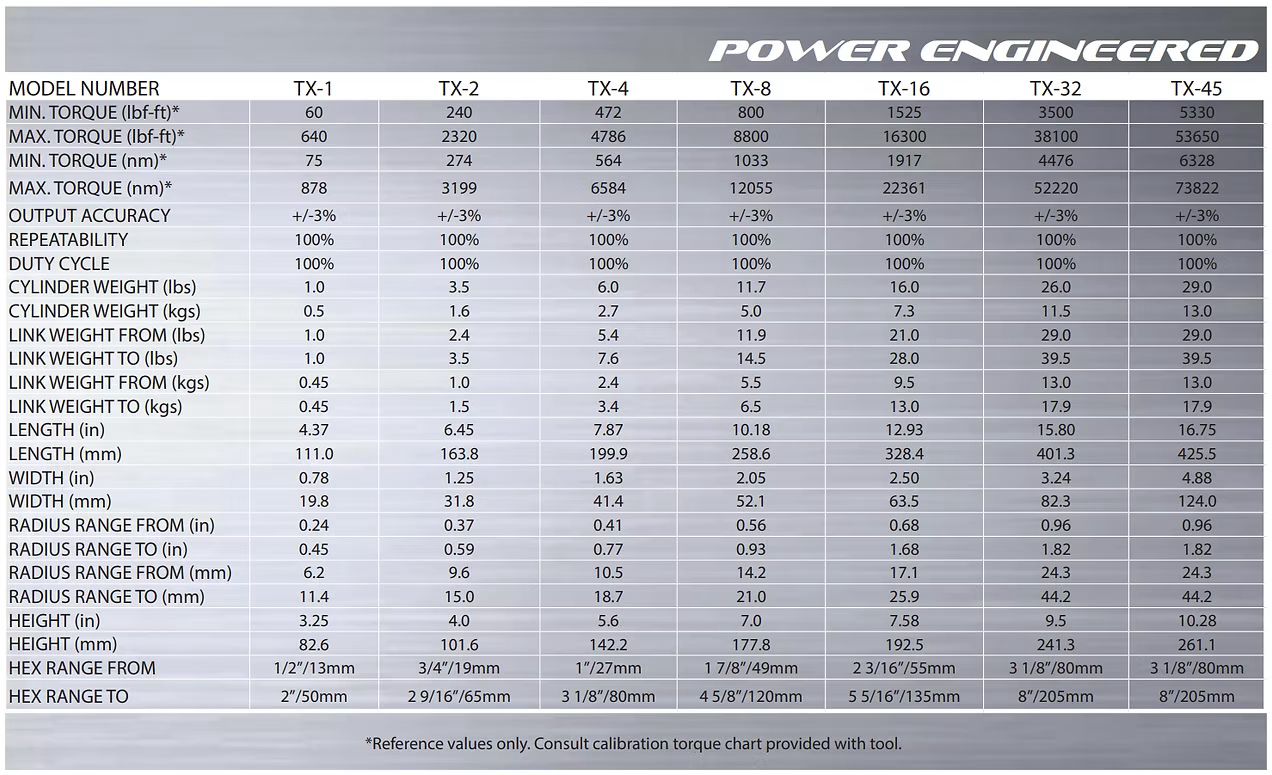

| Specificatie | TX-1 | TX-2 | TX-4 | TX-8 | TX-16 | TX-32 | TX-45 |
|---|---|---|---|---|---|---|---|
| Modelnummer | TX-1 | TX-2 | TX-4 | TX-8 | TX-16 | TX-32 | TX-45 |
| Min. koppel (lbf-ft)* | 60 | 240 | 472 | 800 | 1525 | 3500 | 5330 |
| Max. koppel (lbf-ft)* | 640 | 2320 | 4786 | 8800 | 16300 | 38100 | 53650 |
| Min. koppel (Nm)* | 75 | 274 | 564 | 1033 | 1917 | 4476 | 6328 |
| Max. koppel (Nm)* | 878 | 3199 | 6584 | 12055 | 22361 | 52220 | 73822 |
| Nauwkeurigheid | +/-3% | +/-3% | +/-3% | +/-3% | +/-3% | +/-3% | +/-3% |
| Herhaalbaarheid | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| Inschakelduur | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| Cilindergewicht (lbs) | 1,0 | 3,5 | 6,0 | 11,7 | 16,0 | 26,0 | 29,0 |
| Cilindergewicht (kg) | 0,5 | 1,6 | 2,7 | 5,0 | 7,3 | 11,5 | 13,0 |
| Schakelgewicht van (lbs) | 1,0 | 2,4 | 5,4 | 11,9 | 21,0 | 29,0 | 29,0 |
| Schakelgewicht tot (lbs) | 1,0 | 3,5 | 7,6 | 14,5 | 28,0 | 39,5 | 39,5 |
| Schakelgewicht van (kg) | 0,45 | 1,0 | 2,4 | 5,5 | 9,5 | 13,0 | 13,0 |
| Schakelgewicht tot (kg) | 0,45 | 1,5 | 3,4 | 6,5 | 13,0 | 17,9 | 17,9 |
| Lengte (inch) | 4,37 | 6,45 | 7,87 | 10,18 | 12,93 | 15,80 | 16,75 |
| Lengte (mm) | 111,0 | 163,8 | 199,9 | 258,6 | 328,4 | 401,3 | 425,5 |
| Breedte (inch) | 0,78 | 1,25 | 1,63 | 2,05 | 2,50 | 3,24 | 4,88 |
| Breedte (mm) | 19,8 | 31,8 | 41,4 | 52,1 | 63,5 | 82,3 | 124,0 |
| Radiusbereik van (inch) | 0,24 | 0,37 | 0,41 | 0,56 | 0,68 | 0,96 | 0,96 |
| Radiusbereik tot (inch) | 0,45 | 0,59 | 0,77 | 0,93 | 1,68 | 1,82 | 1,82 |
| Radiusbereik van (mm) | 6,2 | 9,6 | 10,5 | 14,2 | 17,1 | 24,3 | 24,3 |
| Radiusbereik tot (mm) | 11,4 | 15,0 | 18,7 | 21,0 | 25,9 | 44,2 | 44,2 |
| Hoogte (inch) | 3,25 | 4,0 | 5,6 | 7,0 | 7,58 | 9,5 | 10,28 |
| Hoogte (mm) | 82,6 | 101,6 | 142,2 | 177,8 | 192,5 | 241,3 | 261,1 |
| Zeskantbereik van | 1/2"/13mm | 3/4"/19mm | 1"/27mm | 1 7/8"/49mm | 2 3/16"/55mm | 3 1/8"/80mm | 3 1/8"/80mm |
| Zeskantbereik tot | 2"/50mm | 2 9/16"/65mm | 3 1/8"/80mm | 4 5/8"/120mm | 5 5/16"/135mm | 8"/205mm | 8"/205mm |
Alleen referentiewaarden. Raadpleeg de kalibratiekoppeltabel die bij het gereedschap is geleverd.
Gepatenteerde “Pinda-vormige” Zuiger
Deze functie zorgt ervoor dat de cilinder en de ratelkoppeling dezelfde breedte hebben. Wrijvingsverminderende schuifregelaars.

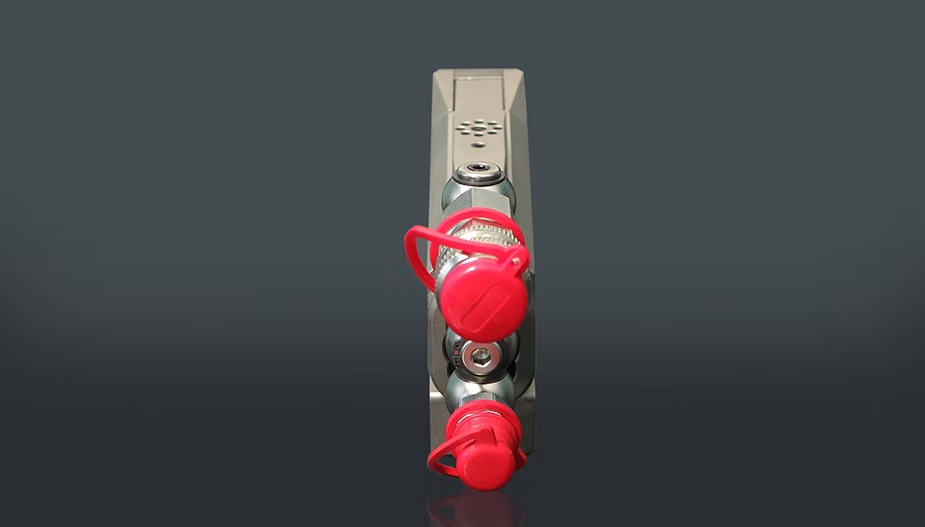

Dubbele onafhankelijke wartels
Het unieke zwenkbare ontwerp maakt 360-graden bij 360-graden onafhankelijke beweging van de slangen mogelijk om elke vorm van knikken te voorkomen.

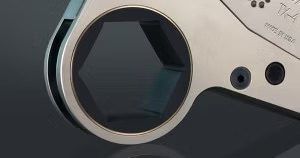

Hex Link Cassettes
Elke schakel is voorzien van stalen uitlijnpennen die de onderste reactiearm verbinden voor extra stevigheid.

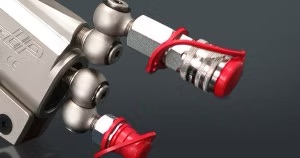

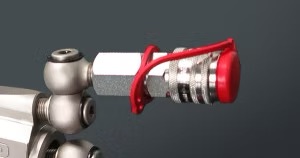

Geen druppel snelkoppelingen
Deze 3:1 veiligheidskoppelingen zijn ontworpen voor eenvoudige koppeling. De koppelingskraag zorgt voor een veilige werking.

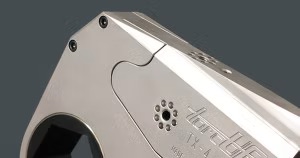

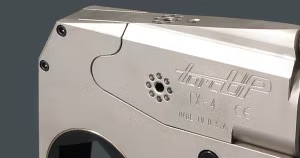

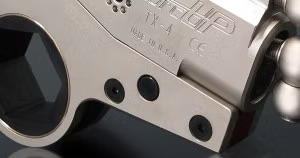

Cilinder- en verbindingsmateriaal
Zowel de cilinder als de schakel zijn vervaardigd uit 4340 Aircraft Quality zeer sterk staallegering.

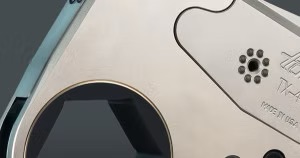

Neusradius
Een kleine neusradius zorgt ervoor dat dit gereedschap past in toepassingen waar ruimtebeperkingen andere gereedschappen te groot maken.
In-Line Reactie Pad
Dit ontwerp garandeert elke keer een torsievrije reactie.

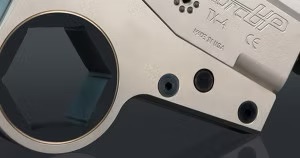

Linkpen
Eén pen voor de koppeling met de cilinder - geen gereedschap nodig voor het verwisselen van ratelkoppelingen.

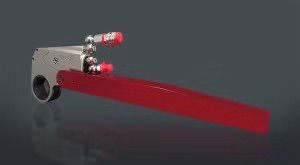

TX Inline Reactiearm
Deze arm kan aan de aandrijfzuiger en de ratelkoppeling worden bevestigd om een reactiegebied verder van het gereedschap te creëren.

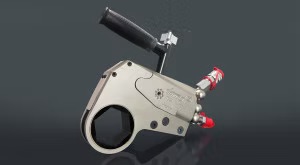

TX Tool Handle
Dit ergonomisch ontworpen handvat voor TorcUP hydraulisch gereedschap kan aan het gereedschap worden bevestigd voor veilige bediening en positionering van het gereedschap, terwijl..

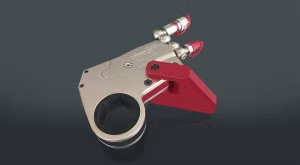

TX Laagpunt Reactiepeddel
De peddel zorgt voor een reactiepunt onder het gereedschap of tegen de rand van de flens.

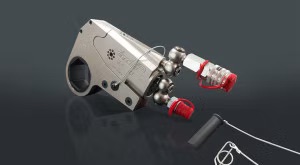

TX Link Pin Met Sleutelkoord
Het ontwerp van het koord voor dit accessoire maakt het mogelijk om de verbindingspen aan het gereedschap te bevestigen, waardoor verlies of vallen van de pen wordt voorkomen.
TX Spanner Sleutel
De lijn van spanners voor de TX-serie, verkrijgbaar in standaardmaten met gesloten uiteinde en open of gesloten aangepaste maten, is.
TX Hex Reducer
Aangepaste zeskant-naar-vierkantaandrijving adapters zijn beschikbaar om een vierkantaandrijving (of zeskantaandrijving) in een schakel te plaatsen voor gebruik met industriële slagdoppen.
TX Hex naar vierkante aandrijfadapter
Aangepaste zeskant-naar-vierkantaandrijving adapters zijn beschikbaar om een vierkantaandrijving (of zeskantaandrijving) in een schakel te plaatsen voor gebruik met industriële slagdoppen.
Catalogus

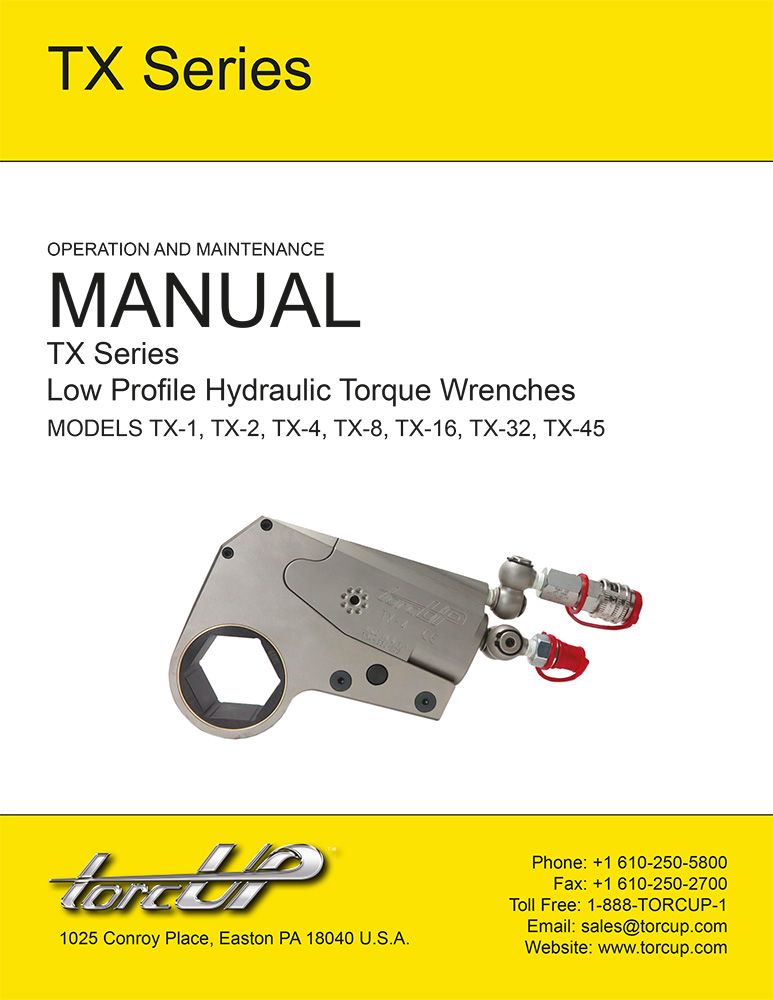

Handleiding
