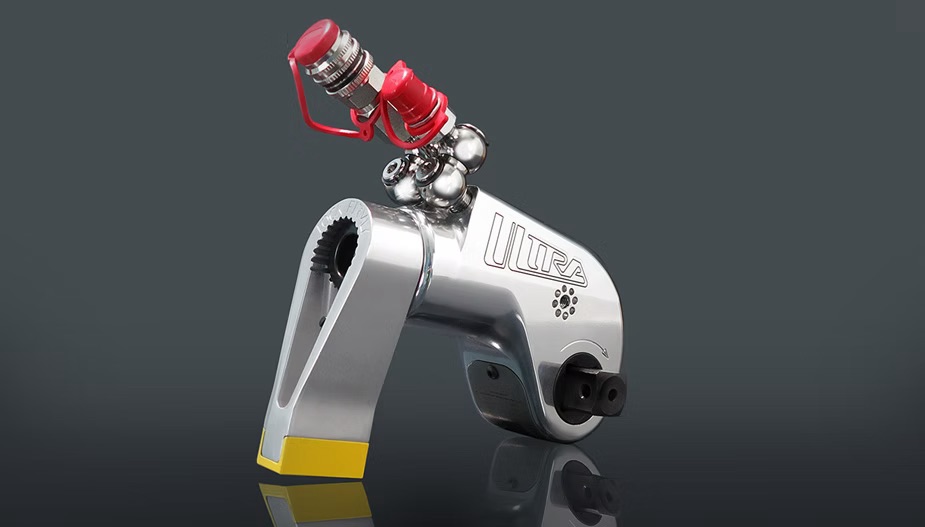

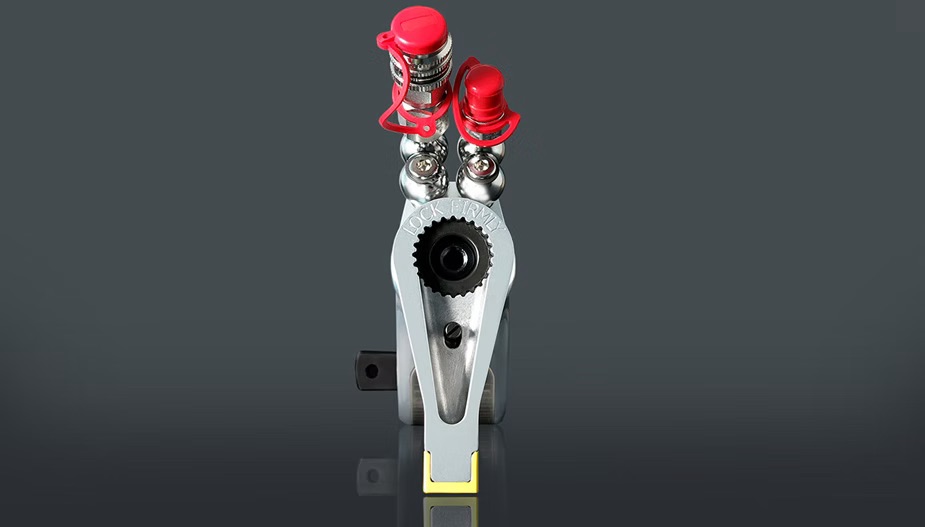

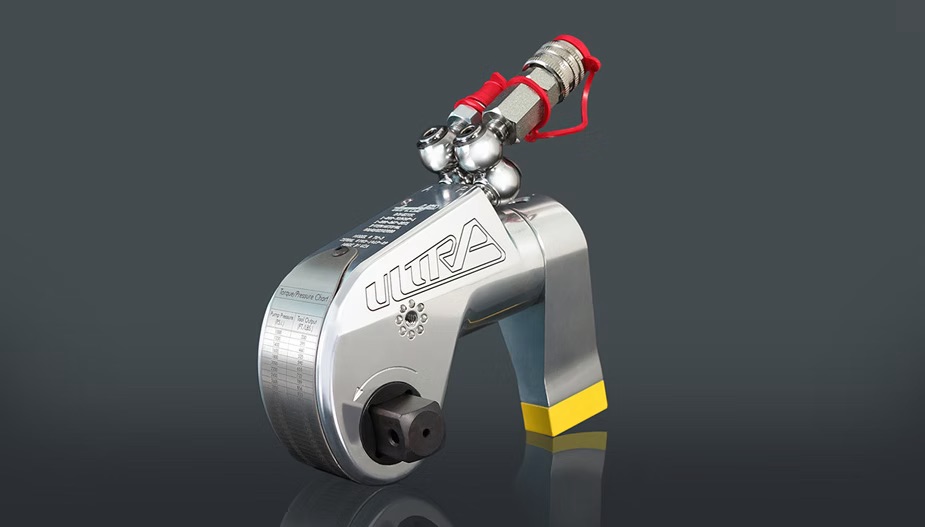

TU Series Hydraulic Torque Wrench

De meest duurzame en ongecompliceerde hydraulische boutgereedschap in de industrie

Andere series

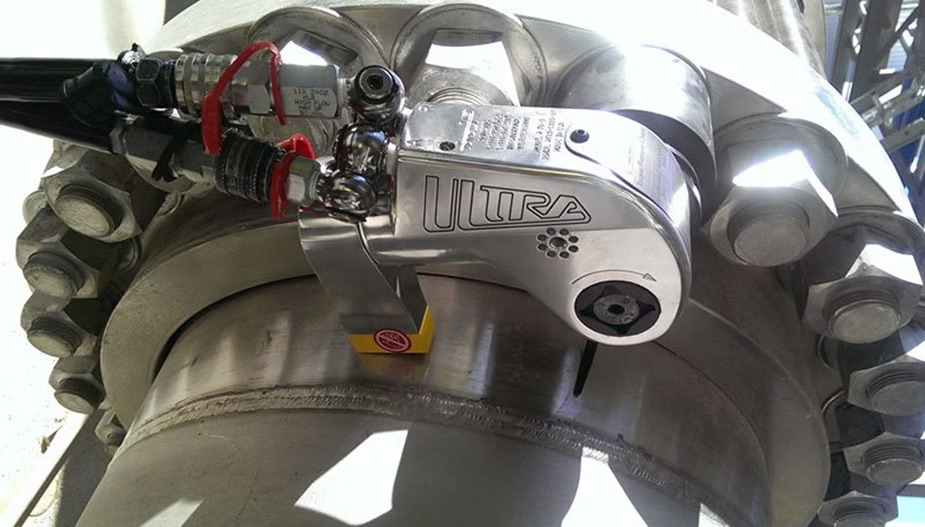

De TU-serie is een betrouwbaar werkpaard, sterk genoeg om veeleisende toepassingen aan te kunnen met een nauwkeurigheid van +/- 3%. De TU kan die ultieme toepassingen aan waarbij het werk gereedschappen blootstelt aan brutaal en onvergeeflijk gebruik. De TU Square Drive Hydraulische Momentsleutel is de sleutel waarop u kunt vertrouwen wanneer het kritieke werk meteen goed moet gebeuren... de eerste keer!

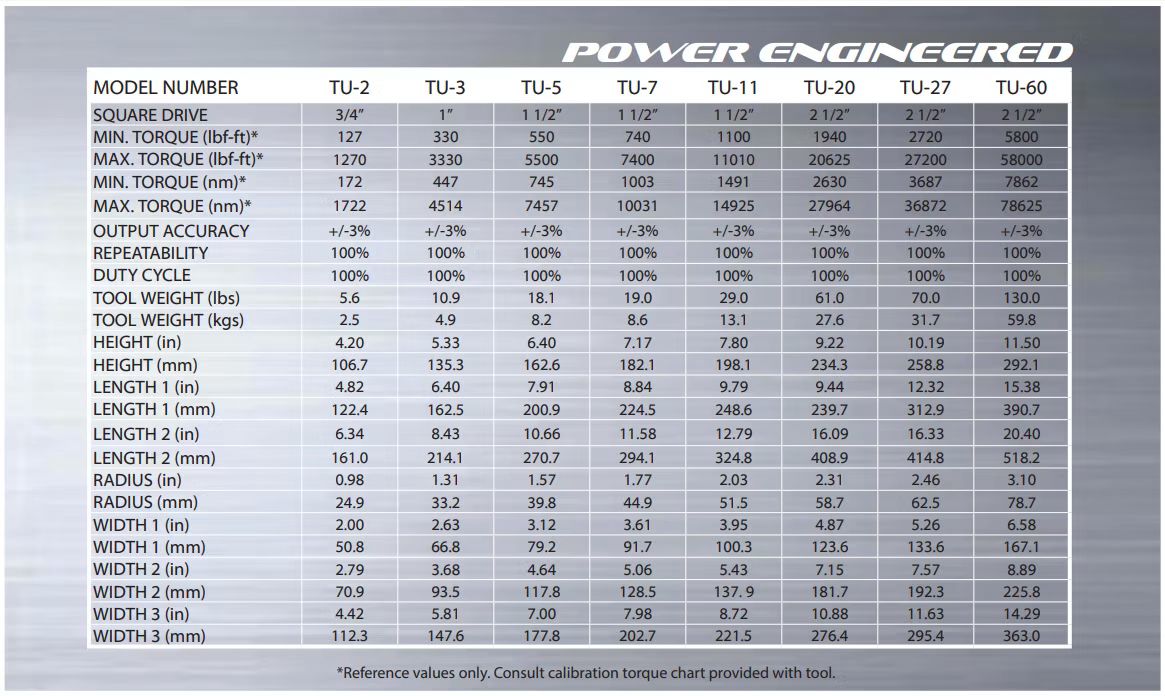

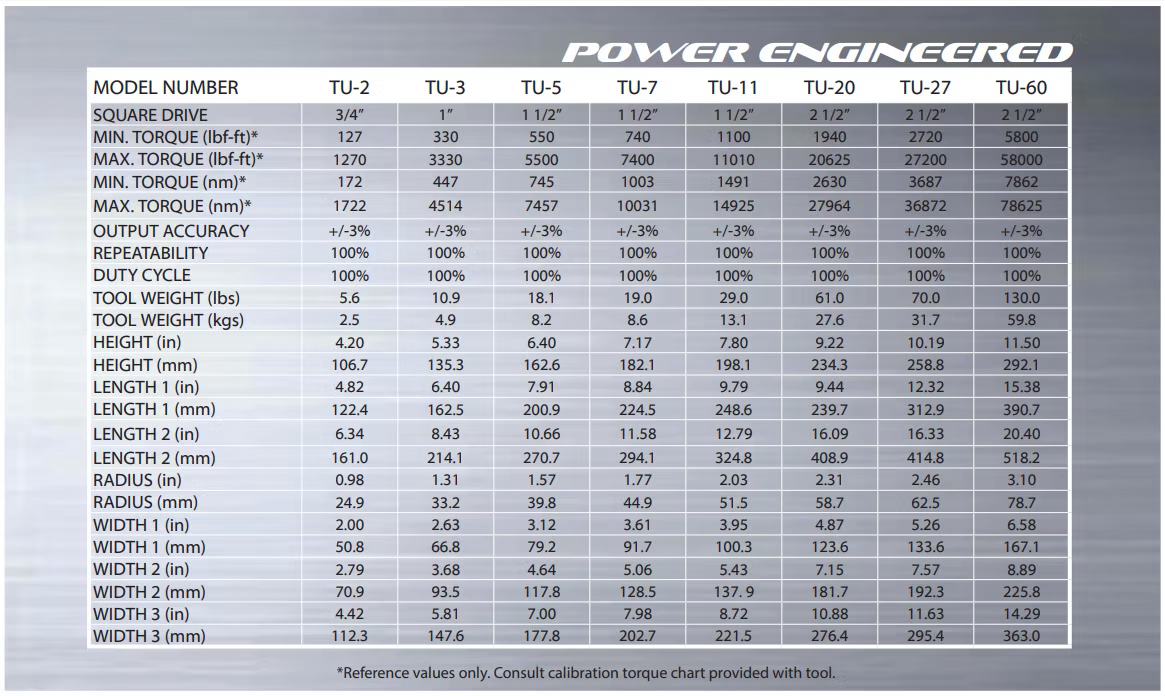

Specificatie TU-2 TU-3 TU-5 TU-7 TU-11 TU-20 TU-27 TU-60
Modelnummer TU-2 TU-3 TU-5 TU-7 TU-11 TU-20 TU-27 TU-60
Vierkante aandrijving 3/4" 1" 1 1/2" 1 1/2" 1 1/2" 2 1/2" 2 1/2" 2 1/2"
Min. koppel (lbf-ft)* 127 330 550 740 1100 1940 2720 5800
Max. koppel (lbf-ft)* 1270 3330 5500 7400 11010 20625 27200 58000
Min. koppel (Nm)* 172 447 745 1003 1491 2630 3687 7862
Max. koppel (Nm)* 1722 4514 7457 10031 14925 27964 36872 78625
Nauwkeurigheid +/-3% +/-3% +/-3% +/-3% +/-3% +/-3% +/-3% +/-3%
Herhaalbaarheid 100% 100% 100% 100% 100% 100% 100% 100%
Inschakelduur 100% 100% 100% 100% 100% 100% 100% 100%
Gereedschapsgewicht (lbs) 5,6 10,9 18,1 19,0 29,0 61,0 70,0 130,0
Gereedschapsgewicht (kg) 2,5 4,9 8,2 8,6 13,1 27,6 31,7 59,8
Hoogte (inch) 4,20 5,33 6,40 7,17 7,80 9,22 10,19 11,50
Hoogte (mm) 106,7 135,3 162,6 182,1 198,1 234,3 258,8 292,1
Lengte 1 (inch) 4,82 6,40 7,91 8,84 9,79 9,44 12,32 15,38
Lengte 1 (mm) 122,4 162,5 200,9 224,5 248,6 239,7 312,9 390,7
Lengte 2 (inch) 6,34 8,43 10,66 11,58 12,79 16,09 16,33 20,40
Lengte 2 (mm) 161,0 214,1 270,7 294,1 324,8 408,9 414,8 518,2
Radius (inch) 0,98 1,31 1,57 1,77 2,03 2,31 2,46 3,10
Radius (mm) 24,9 33,2 39,8 44,9 51,5 58,7 62,5 78,7
Breedte 1 (inch) 2,00 2,63 3,12 3,61 3,95 4,87 5,26 6,58
Breedte 1 (mm) 50,8 66,8 79,2 91,7 100,3 123,6 133,6 167,1
Breedte 2 (inch) 2,79 3,68 4,64 5,06 5,43 7,15 7,57 8,89
Breedte 2 (mm) 70,9 93,5 117,8 128,5 137,9 181,7 192,3 225,8
Breedte 3 (inch) 4,42 5,81 7,00 7,98 8,72 10,88 11,63 14,29
Breedte 3 (mm) 112,3 147,6 177,8 202,7 221,5 276,4 295,4 363,0

Alleen referentiewaarden. Raadpleeg de kalibratiekoppeltabel die bij het gereedschap is geleverd.

  1. Gepatenteerde monobody behuizing
  2. Gebalanceerde aandrijfstang
  3. Meer-tands aandrijfsegment
  4. Anti-speling mechanisme
  5. Lasergegraveerde koppelgrafiek
  6. Meer-tands ratel
  7. Eendelige aandrijfplaat
  8. Doordruk aandrijving
  9. Enkele afdichtingszuiger
  10. Directe behuizingsreactie
  11. Stalen reactiekap
  12. Lange reactiearm
  13. Duimontgrendelknop reactiearm
  14. 360° x 360° dubbele onafhankelijke beweging
  15. Quick Connect druppelvrije koppelingen

Gepatenteerde Mono-Body Behuizing

Deze functie is exclusief voor TorcUP. De behuizing van de TU-serie is gefreesd uit één blok.

Dual Independent Swivels

Het unieke zwenkontwerp maakt 360 graden bij 360 graden onafhankelijke beweging van de slangen mogelijk om alle reactiepunten te vermijden.

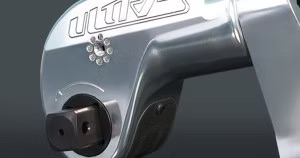

Push-Through-aandrijving

De doordrukbare vierkante aandrijving stelt de gebruiker in staat om gemakkelijk te wisselen van losdraaien naar vastdraaien zonder de aandrijving te hoeven verwijderen.

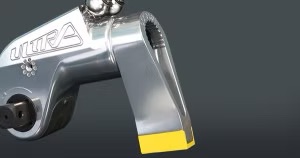

Stalen Reactie Voet

Deze functie beschermt het hoofdreactiepunt van de arm en is in het veld vervangbaar.

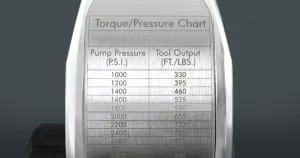

Gegraveerde koppelgrafiek

De ontgrendelingsknop voor de reactiearm is als veiligheidsvoorziening in de arm geplaatst,

Reactiearm ontgrendelingsknop

De ontgrendelingsknop voor de reactiearm is als veiligheidsfunctie in de arm geplaatst.

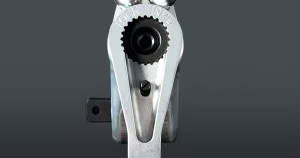

Meertandige aandrijfsegment

Deze constructie verzekert een slag van 27 graden elke keer dat het gereedschap volledig vooruitgaat.

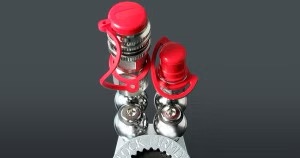

No Drip Quick Connect koppelingen

These 3:1 rated safety couplers are designed for simple engagement. The coupler collar
