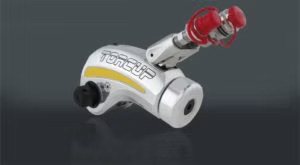

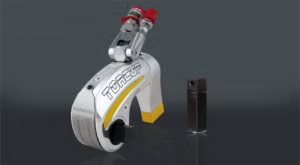

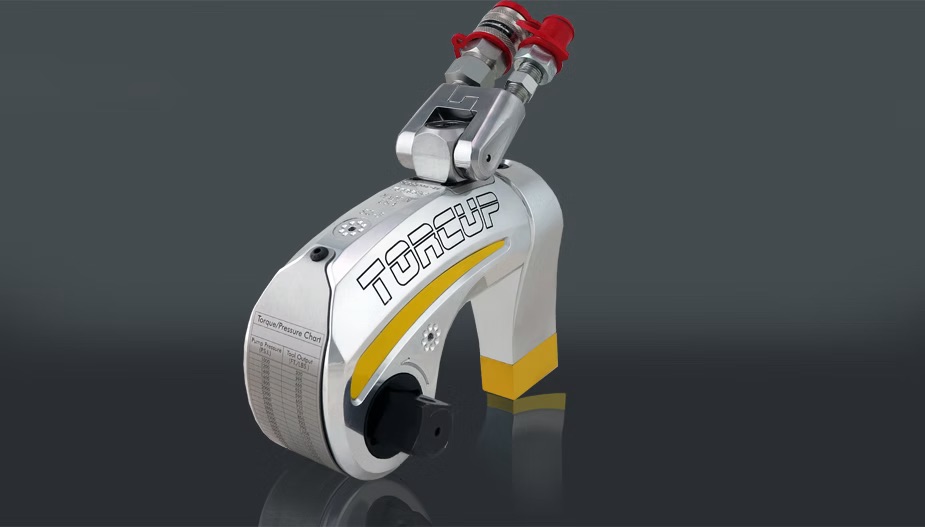

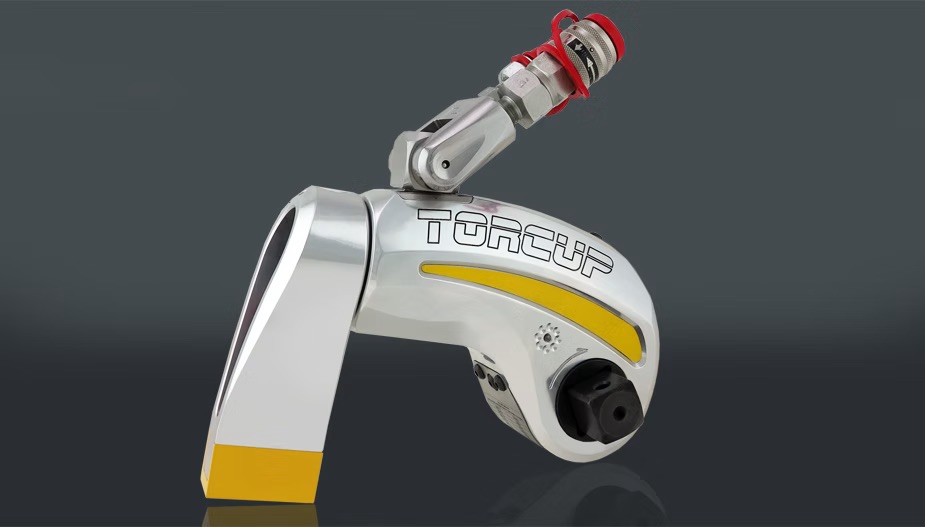

SQ SERIES
Vierkante aandrijving hydraulische momentsleutel
De vorm van de toekomst gecombineerd met bewezen duurzame technologie
De SQ-serie is een meesterwerk van stijl, functionaliteit en duurzaamheid. Nu met ons geperfectioneerde Uni-Swivel ontwerp kan de SQ zich aanpassen aan elke toepassing op de werkplek. In dit gereedschap vindt u onze beproefde "Drie Bewegende Delen" technologie die een toepassingsnauwkeurigheid van +/-3% biedt. Ontworpen om elke toepassing te beheersen, combineert de SQ zijn verbazingwekkende uiterlijk met de veiligste en meest betrouwbare resultaten.

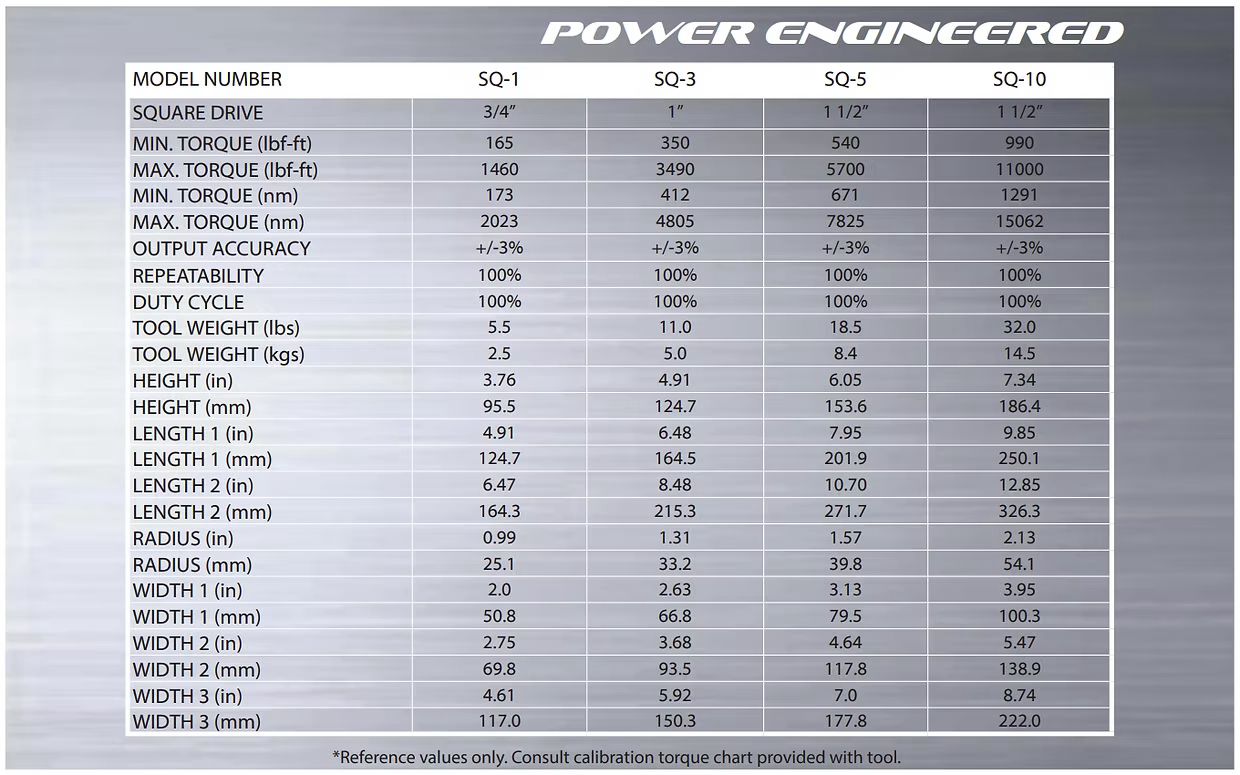

| Specificatie | SQ-1 | SQ-3 | SQ-5 | SQ-10 |
|---|---|---|---|---|
| Modelnummer | SQ-1 | SQ-3 | SQ-5 | SQ-10 |
| Vierkante aandrijving | 3/4" | 1" | 1 1/2" | 1 1/2" |
| Min. koppel (lbf-ft) | 165 | 350 | 540 | 990 |
| Max. koppel (lbf-ft) | 1460 | 3490 | 5700 | 11000 |
| Min. koppel (Nm) | 173 | 412 | 671 | 1291 |
| Max. koppel (Nm) | 2023 | 4805 | 7825 | 15062 |
| Nauwkeurigheid | +/-3% | +/-3% | +/-3% | +/-3% |
| Herhaalbaarheid | 100% | 100% | 100% | 100% |
| Inschakelduur | 100% | 100% | 100% | 100% |
| Gereedschapsgewicht (lbs) | 5,5 | 11,0 | 18,5 | 32,0 |
| Gereedschapsgewicht (kg) | 2,5 | 5,0 | 8,4 | 14,5 |
| Hoogte (inch) | 3,76 | 4,91 | 6,05 | 7,34 |
| Hoogte (mm) | 95,5 | 124,7 | 153,6 | 186,4 |
| Lengte 1 (inch) | 4,91 | 6,48 | 7,95 | 9,85 |
| Lengte 1 (mm) | 124,7 | 164,5 | 201,9 | 250,1 |
| Lengte 2 (inch) | 6,47 | 8,48 | 10,70 | 12,85 |
| Lengte 2 (mm) | 164,3 | 215,3 | 271,7 | 326,3 |
| Radius (inch) | 0,99 | 1,31 | 1,57 | 2,13 |
| Radius (mm) | 25,1 | 33,2 | 39,8 | 54,1 |
| Breedte 1 (inch) | 2,0 | 2,63 | 3,13 | 3,95 |
| Breedte 1 (mm) | 50,8 | 66,8 | 79,5 | 100,3 |
| Breedte 2 (inch) | 2,75 | 3,68 | 4,64 | 5,47 |
| Breedte 2 (mm) | 69,8 | 93,5 | 117,8 | 138,9 |
| Breedte 3 (inch) | 4,61 | 5,92 | 7,0 | 8,74 |
| Breedte 3 (mm) | 117,0 | 150,3 | 177,8 | 222,0 |
Alleen referentiewaarden. Raadpleeg de kalibratiekoppeltabel die bij het gereedschap is geleverd.

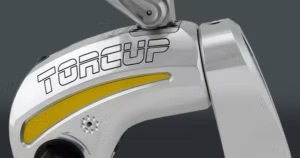

Gepatenteerde Mono-Body Behuizing

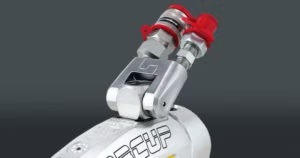

Uni-Swivel

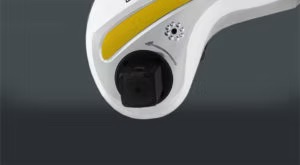

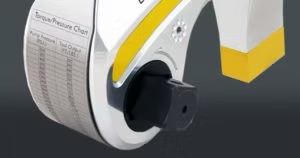

Doorsteekaandrijving

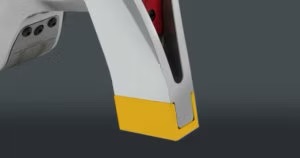

Stalen reactie schoen

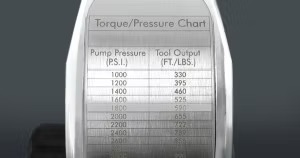

Laser Gegraveerde Koppelkaart
Reactiearm ontgrendelingsknop

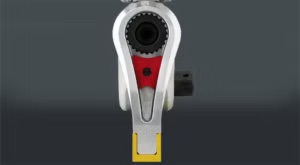

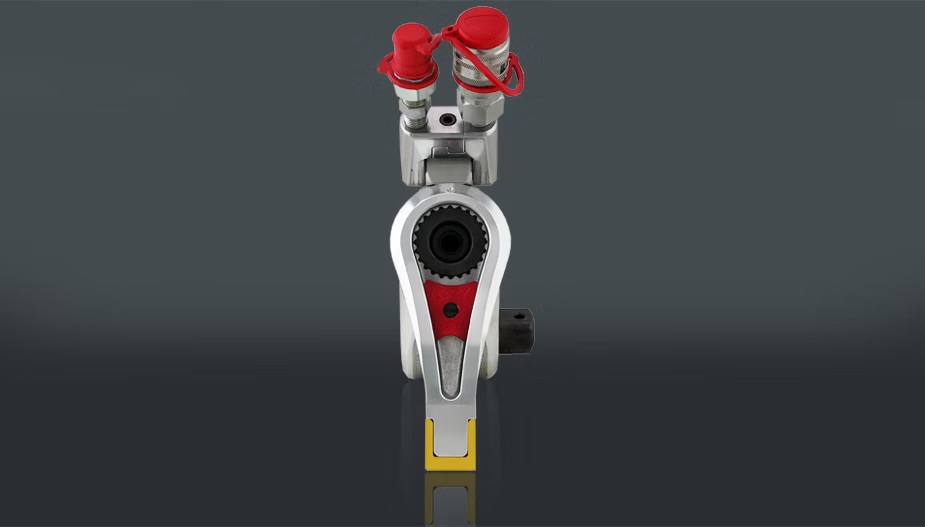

Multi-Tand Aandrijfsegment
Dit ontwerp zorgt voor een slag van 27 graden telkens wanneer het gereedschap volledig vooruitgaat.

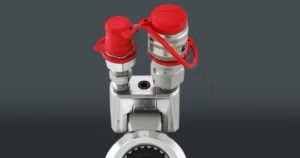

Geen druppel snelkoppelingen
Deze 3:1 veiligheidskoppelingen zijn ontworpen voor eenvoudige bediening. De koppelingkraag zorgt voor een veilige werking.

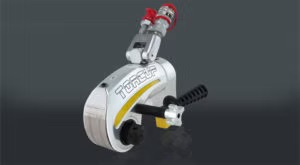

SQ Direct Hex Drive Adapter
Vervang de vierkantaandrijving van uw SQ-gereedschap door deze zeskantaandrijvingadapter om inbusbouten aan te drijven.

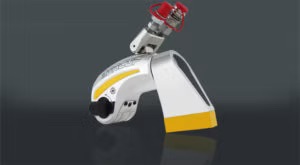

SQ Eindkap Beschermer

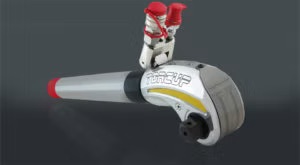

SQ Verlengde Reactiebuis
SQ massieve vierkantaandrijving
Deze vierkante aandrijving biedt een niet-doordrukbare variatie voor het vastdraaien en losmaken.
SQ Massieve Lange Verlengarm

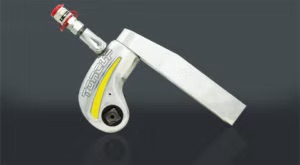

SQ Brede Reactiearm

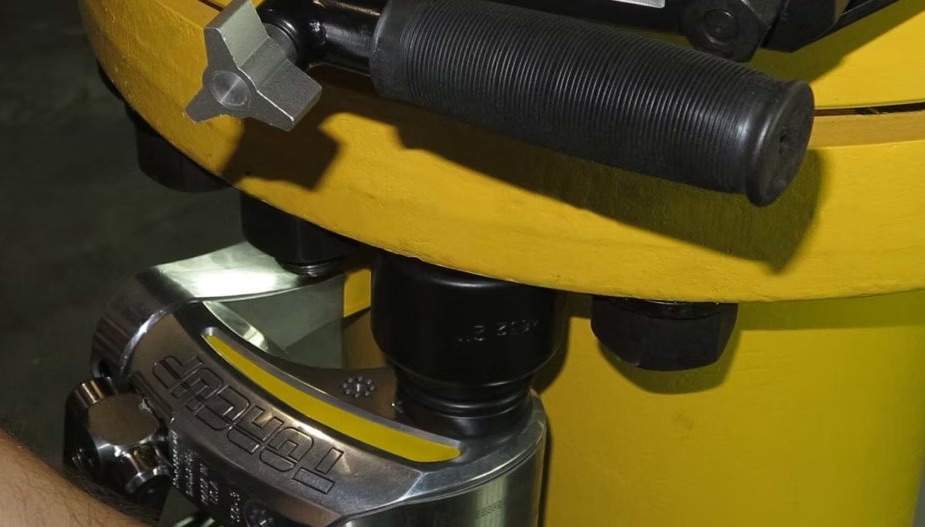

SQ Gereedschapshandvat
Deze ergonomisch ontworpen handgreep voor TorcUP hydraulisch gereedschap kan aan het gereedschap worden bevestigd voor een veilige bediening en positionering van het gereedschap, terwijl de handen vrij blijven van reactiepunten.
Catalogus

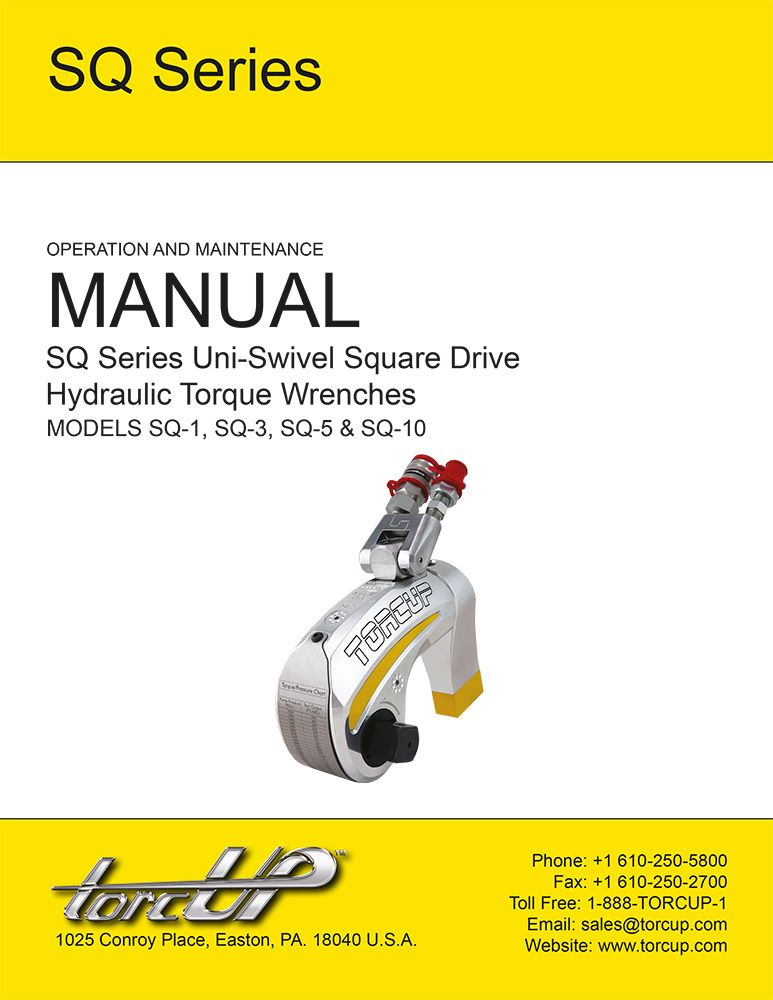

Handleiding
