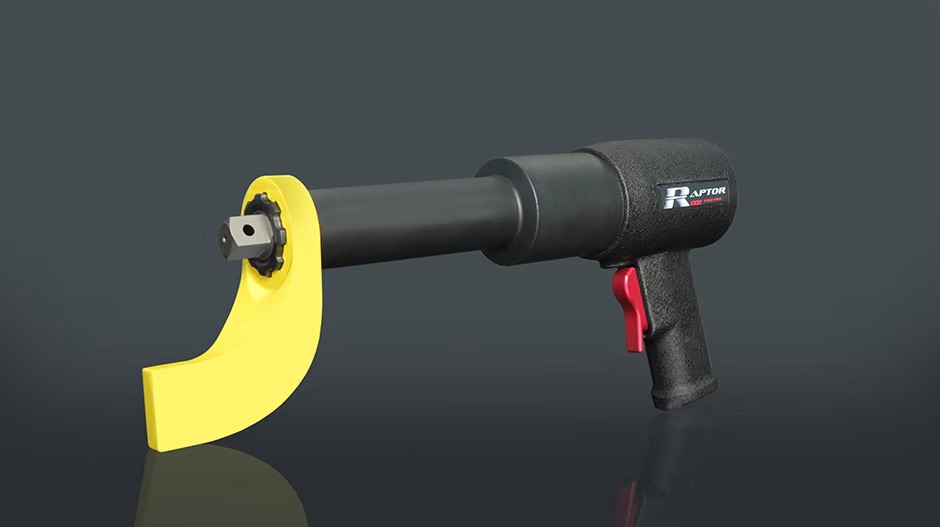

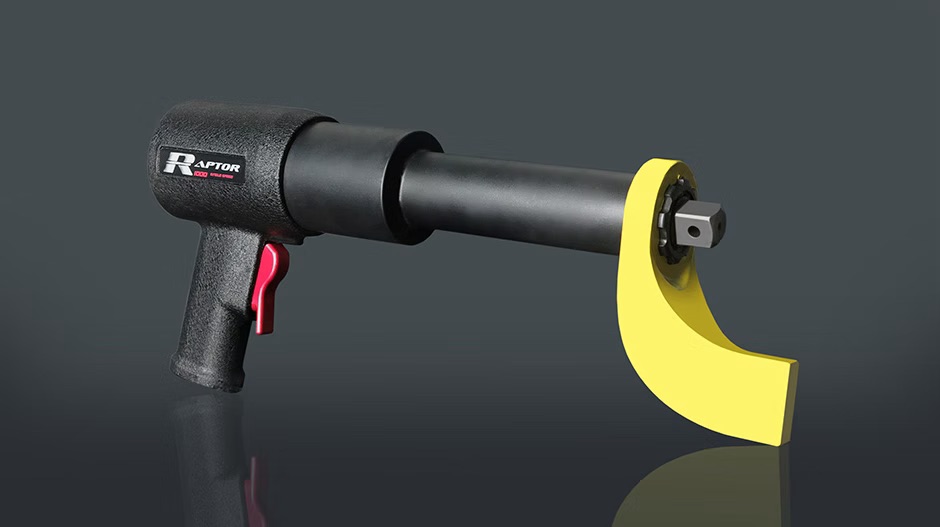

RP-E6 SERIES
Pneumatische momentsleutel
De meest robuuste pneumatische tandwielaangedreven momentsleutel in de branche
De RP-E6 serie momentsleutel is een draaimoment instrument dat is ontworpen voor gebruik bij de meest nauwkeurige toepassingen ter wereld, wielbouten! Met het gebruik van standaard industriële doppen wordt elke bouttoepassing voorzien van herhaalbaar draaimoment met een nauwkeurigheid van +/-5%.

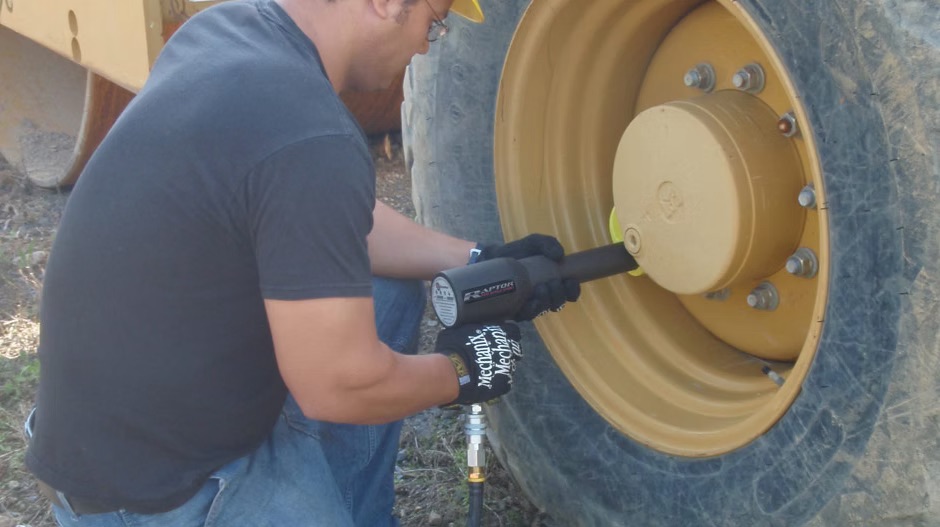

De RP-E6 is ontworpen om het bereik van de momentsleutel te verlengen tot diepte- en breedte-kritische locaties – de typische toepassing is die van velgen die zijn geïnstalleerd op grote vrachtwagens en mijnbouw (OTR) apparatuur. Echter, als uw bouttoepassing tot 1.030 ft/lbs koppel vereist en de bevestiger zich bevindt op een diepe en moeilijk bereikbare locatie, gaan wij de uitdaging ook aan met de RP-E6. Dus of u nu velgen aan uw grote mijnbouwmachine bout of een grote pomp monteert met bevestigers in diepe zakken, uw toepassing kan met gemak worden afgehandeld door de RP-E6.

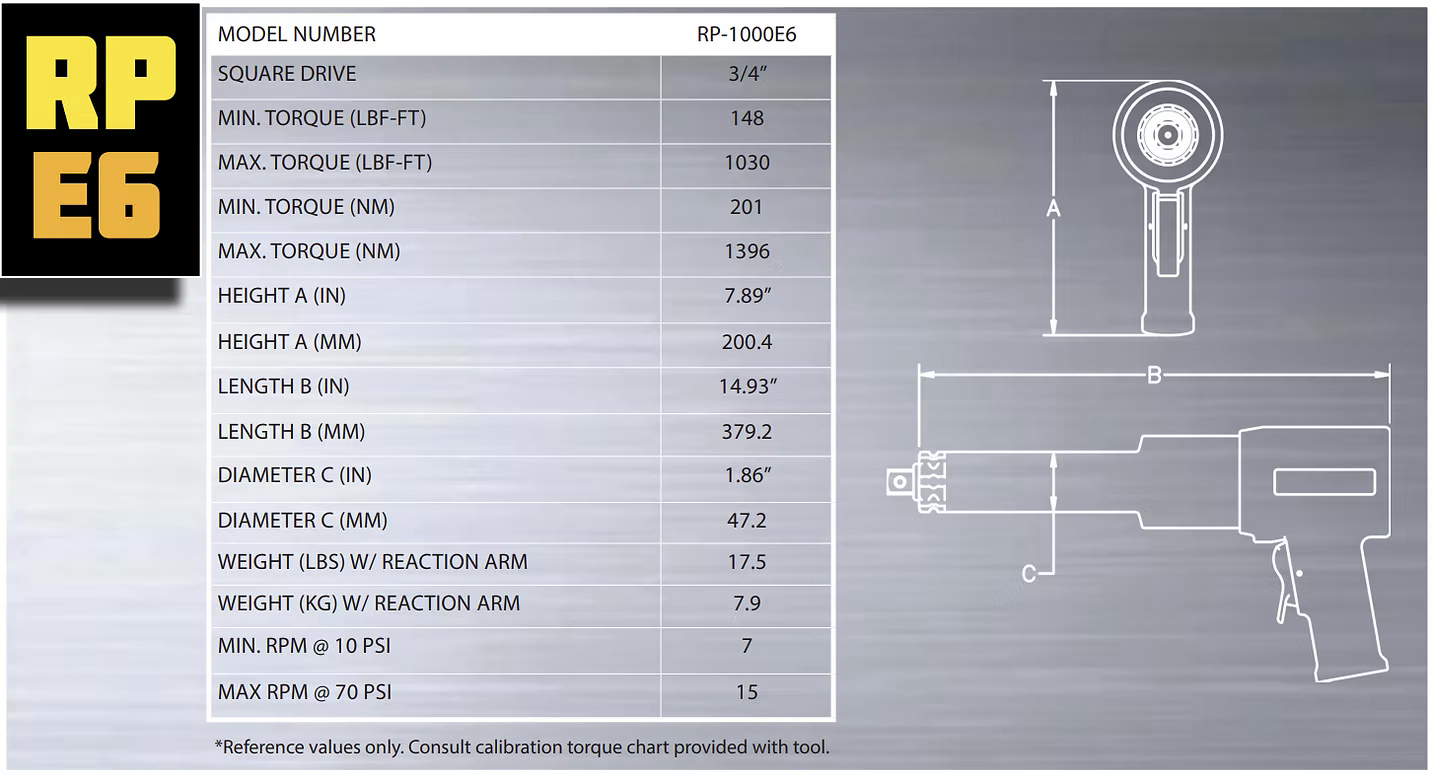

| Specificatie | RP-1000E6 |
|---|---|
| Modelnummer | RP-1000E6 |
| Vierkante aandrijving | 3/4" |
| Min. koppel (lbf-ft) | 148 |
| Max. koppel (lbf-ft) | 1030 |
| Min. koppel (Nm) | 201 |
| Max. koppel (Nm) | 1396 |
| Hoogte A (inch) | 7,89" |
| Hoogte A (mm) | 200,4 |
| Lengte B (inch) | 14,93" |
| Lengte B (mm) | 379,2 |
| Diameter C (inch) | 1,86" |
| Diameter C (mm) | 47,2 |
| Gewicht (lbs) met reactiearm | 17,5 |
| Gewicht (kg) met reactiearm | 7,9 |
| Min. toeren/min @ 10 psi | 7 |
| Max. toeren/min @ 70 psi | 15 |
Alleen referentiewaarden. Raadpleeg de kalibratiekoppeltabel die bij het gereedschap is geleverd.

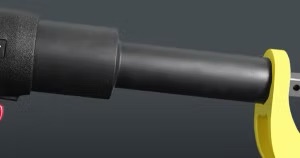

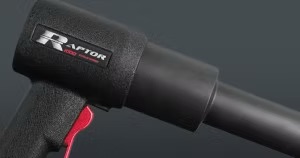

Integrale neusverlenging van 6 inch
De neus van het gereedschap heeft een integrale verlenging van 15 cm bij de 3/4" vierkante aandrijving.

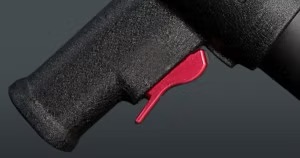

Ergonomische pistoolgreep
De pistoolgreep van de RP-serie is ontworpen voor een stevige en comfortabele positionering. Het is afgewerkt met een duurzame, slipvaste textuurcoating.

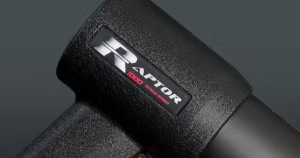

Compacte luchtmotor

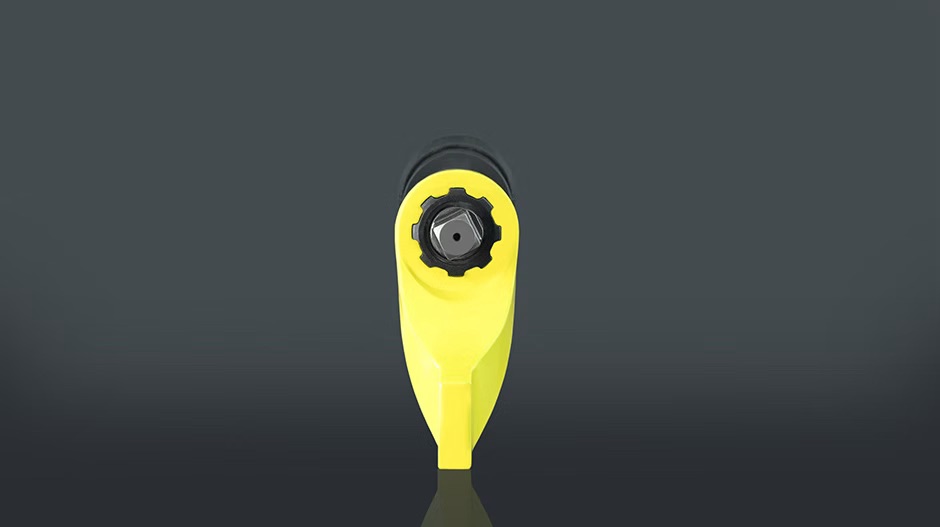

Gegoten reactiearm
De stevige "niet-gelaste" constructie biedt een veilig en sterk reactiepunt.
Interne tandwielaandrijving
De RP-serie maakt gebruik van een gepatenteerd planetair tandwielontwerp dat de koppelvermenigvuldiging verhoogt zonder extra gewicht en omvang.
Dubbele bedieningstrekker
De trekker maakt voorwaartse en achterwaartse bediening mogelijk zonder de grip te verplaatsen.

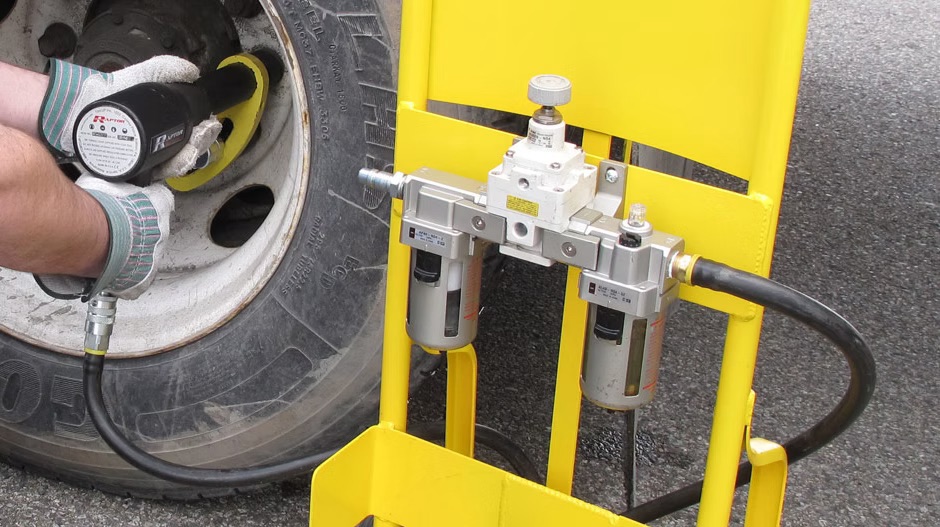

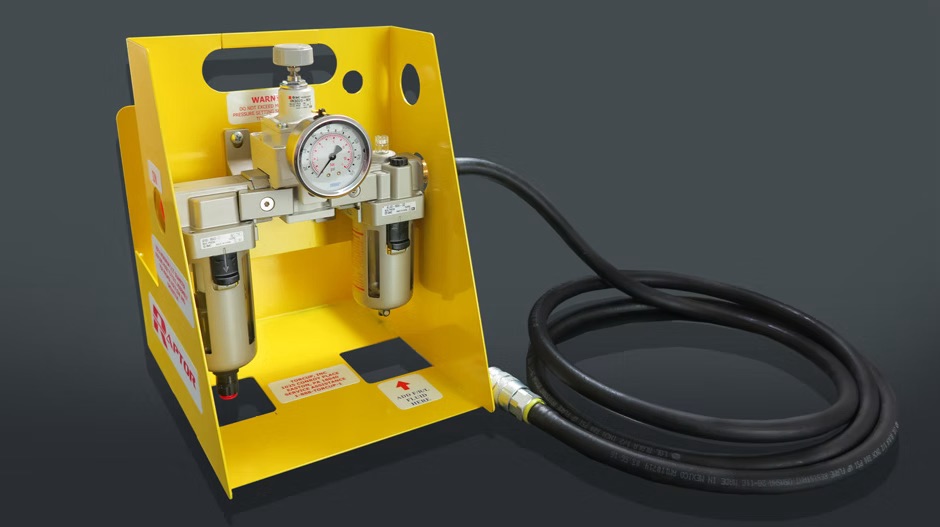

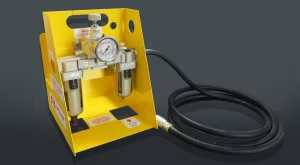

Filter/Regulator/Smeermiddel Eenheid
De RP-FRL Unit wordt gebruikt om de luchttoevoer te filteren en te smeren, en om de druk te regelen voor de gewenste koppeloutput. De unit wordt geleverd compleet met een manometer en 2,4 m luchtslang, en is voorzien van een uit één stuk gelast stalen frame voor bescherming en transport.

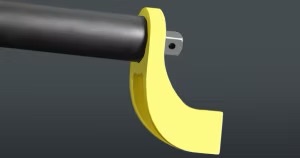

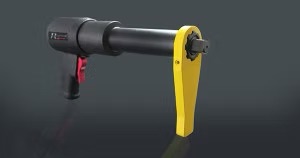

Lange verlengde reactiearm
Deze arm zorgt voor een groter bereik en werkt met diepwanddoppen.

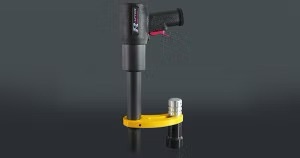

Huls-naar-huls Reactiearm
Hiermee kan de operator reageren op de aangrenzende moer met behulp van een cup om deze te beschermen. Het maakt het mogelijk om de dop tussen 4” en 6” van de vierkante aandrijving van het gereedschap te verstellen.

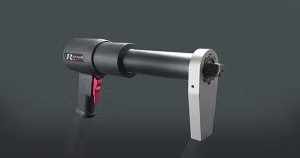

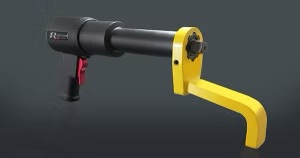

Rechte reactiearm
Deze arm is ontworpen om een reactiepunt te bieden onder een hoek van 90 graden ten opzichte van de aandrijving.
Lasnaadopening
Deze reactiearm is gemaakt van ruw staal en stelt de klant in staat om hun eigen aangepaste arm te fabriceren. De lasblank is voorzien van spiebanen om op de RP-serie te passen en bevat specificaties voor warmtebehandeling.
Catalogus

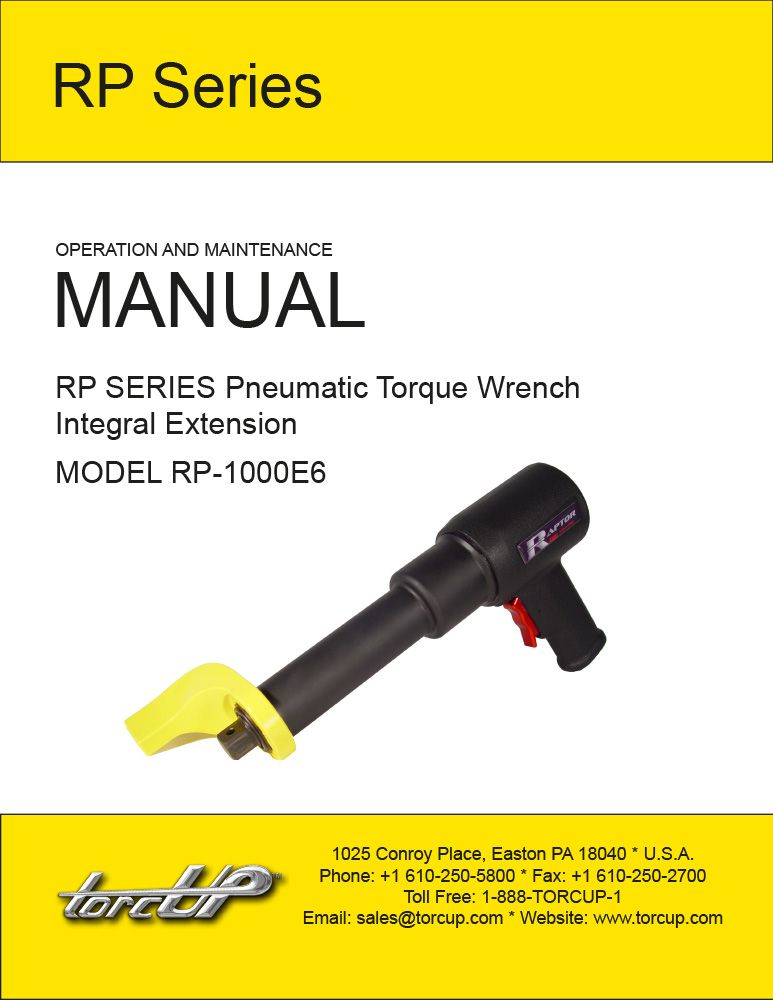

Handleiding
